Межэтажное перекрытие.
Один из важных этапов при строительстве дома, это правильный выбор межэтажного перекрития. Перекрытия - это конструкция, которая разделяет смежные помещения по высоте, то есть образует этажи и отделяет их от чердачных и подвальных помещений.
Виды перекрытия
• балочные, стоящие из несущей части (балок) и заполнения;
• безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов).
Балочные перекрытия
В балочных перекрытиях несущую основу составляют балки, расположенные на одинаковом расстоянии друг от друга, на которые укладывают элементы заполнения, выполняющие ограждающие функции. Балки могут быть деревянными, железобетонными или металлическими.

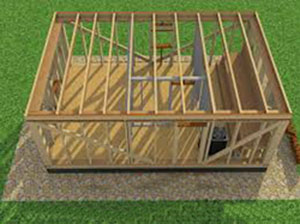

Перекрытия из деревянных балок
В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.
Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:
• междуэтажных перекрытий - при ширине пролета 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.
Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.
При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.
Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии. Сечение балки определяют исходя из приходящейся на нее нагрузки.
Преимущества деревянного перекрытия:
Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.
Недостатки деревянного перекрытия:
Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.
Перекрытия по металлическим балкам
По сравнению с деревянными достаточно надежны и более долговечны, а также имеют меньшую толщину (экономят пространство), но подобные перекрытия возводят редко. Для заполнения проемов между балками можно использовать легкобетонные вставки, облегченные железобетонные плиты, деревянные щиты или деревянный накат. Масса 1 м2 такого перекрытия часто превышает 400 кг.
Преимущества:
• Металлической балкой можно перекрыть большие пролеты ( 4-6 метров и более).
• Металическая балка негорюча и устойчива к биологическим воздействиям.
Недостатки:
в местах повышенной влажности на металле образуется коррозия. Кроме того, такие перекрытия имеют пониженные тепло- и звукоизоляционные качества. Чтобы смягчить этот недостаток, концы металлических балок обертывают войлоком. В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки.
Перекрытия из железобетонных балок
Устраивают на пролетах от 3 м и до 7,5 метров. Осложняется работа тем,что необходимо использовать подъемную технику. Вес таких балок составляет 175 — 400 кг.
Преимущества:
С помощью железобетонных балок можно перекрывать большие пролеты, чем с использованием деревянных.
Недостатки:
Для монтажа перекрытия по железобетонным балкам необходимо использовать грузоподьемное оборудование.
Безбалочные перекрытия
Представляют собой уложенные вплотную друг к другу однородные элементы (плиты или панели) или сплошную монолитную плиту, которые служат одновременно и несущими, и ограждающими конструкциями. В зависимости от технологии выполнения безбалочные перекрытия могут быть сборными, монолитными или сборно-монолитными.
Сборные железобетонные перекрытия
Наиболее популярные, особенно в кирпичных домах. Для установки железобетонных перекрытий применяют две разновидности панелей сплошные (их производят в основном из легких бетонов) и многопустотные. Последние имеют круглые отверстия своеобразные «ребра жесткости». Панели подбирают в зависимости от ширины перекрываемого пролета и несущей способности.
Преимущества:
Железобетонные плиты имеют высокую прочность и рассчитаны на полезную нагрузку свыше 200 кг/м2. В отличие от дерева бетон не боится сырости и не требует никакого ухода.
Недостатки:
При монтаже перекрытия из железобетонных плит требуется грузоподьемная техника. Приобрести готовые плиты нужного размера не всегда возможно, так как на заводе их изготавливают стандартных размеров.
Монолитные железобетонные перекрытия
Могут быть различной формы. Монолитные железобетонные перекрытия представляют собой сплошную монолитную плиту толщиной 8—12 см из бетона марки 200, опирающуюся на несущие стены. Вес квадратного метра монолитного перекрытия толщиной 200 мм составляет 480-500 кг.
Достоинства монолита:
Отсутствие дорогостоящих погрузочно-разгрузочных работ и более высокое качество бетонной поверхности, не требующей заделки швов, а также возможность реализации сложных архитектурно-планировочных решений.
Недостатки:
Необходимость установки деревянной опалубки практически по всей площади будущего перекрытия. Однако, это не значит, что опалубку нужно выставлять всю сразу. Перекрытие можно выполнять отдельными пролетами, перенося опалубку по мере схватывания бетона.
Сборно-монолитное перекрытие
Более современное решение по устройству перекрытий. Суть в том, что пространство между балками перекрытия заполняется пустотелыми блоками, после чего вся конструкция заливается сверху слоем бетона.
Достоинства:
Монтаж без применения подъемных механизмов, улучшение теплоизолирующих свойств, возможность устройства перекрытия сложной формы, сокращение сроков строительства.
Недостатки:
Сборно-монолитная конструкция имеет трудоемкий (ручной) процесс укладки, что при строительстве дома в 2-3 этажа не целесообразно.
